สวัสดีครับทุกๆ ท่าน! หากวันนี้คุณกำลังค้นหาข้อมูลเชิงลึกเกี่ยวกับ "วิธีดูแปลนบ้าน วิธีอ่านแบบก่อสร้างเบื้องต้น" หรือกำลังวางแผนเรื่อง วิธีดูแปลนบ้านและอ่านแบบก่อสร้างเบื้องต้น ฉบับคนไม่ใช่ช่าง (เช็กสัญลักษณ์ประตู หน้าต่าง เสา และระยะทางเดินจริง) ให้ประสบความสำเร็จโดยไม่เสียเงินและเสียเวลาลองผิดลองถูก บทความฉบับสมบูรณ์ (Ultimate Pillar Guide) หน้านี้คือคู่มือปฏิบัติจริงที่ ผมและทีมผู้เชี่ยวชาญได้รวบรวมความรู้หน้างาน มาตรฐานตัวเลขทางสถาปัตยกรรม ตารางเปรียบเทียบงบประมาณปีล่าสุด และกรณีศึกษาคำนวณความคุ้มค่าจริงมาให้ครบจบในที่เดียวครับ
ผลสำรวจจากที่ปรึกษาการขายโครงการอสังหาริมทรัพย์พบว่า ผู้ซื้อบ้านและคอนโดทั่วไปกว่า 85% ไม่สามารถจินตนาการขนาดพื้นที่จริงและความรู้สึกของห้องจาก "แปลนเส้น 2D ขาวดำ" ได้ ทำให้ตัดสินใจช้าลงถึง 3 เท่า ในขณะที่โครงการหรือประกาศขายที่แนบ "ภาพแปลน 3 มิติ (3D Isometric Floor Plan)" มียอดนัดชมโครงการและยอดจองสูงกว่าแปลนขาวดำทั่วไปถึง 240% นอกจากนี้ผู้ที่ค้นหาข้อมูลเกี่ยวกับ สัญลักษณ์ในแปลนบ้าน, ดูแปลนคอนโดก่อนซื้อ, ระยะห่างเตียงกับผนัง, เสาโครงสร้างดูยังไง, แปลงแปลน 2D เป็น 3D มักพบปัญหาว่าบทความทั่วไปเขียนสรุปสั้นๆ เพียงไม่กี่บรรทัด ทำให้เมื่อนำไปลงมือทำหน้างานจริงแล้วเกิดปัญหาตามมา ในคู่มือนี้เราจะเจาะลึกแบบ 80% ความรู้วิชาชีพหน้างานจริงที่นำไปทำตามได้ทันที + 20% ทางลัดเทคโนโลยี AI ที่ช่วยย่นเวลาการทำงานจากหลายสัปดาห์เหลือเพียง 10 วินาทีครับ!
- บทที่ 1: ทำไมการอ่านแปลนบ้าน 2D ถึงเป็นทักษะสำคัญที่สุดก่อนตัดสินใจซื้อหรือสร้างบ้าน?
- บทที่ 2: คู่มืออ่าน 7 สัญลักษณ์สำคัญในแปลนบ้าน 2D แบบเข้าใจง่ายใน 5 นาที
- บทที่ 3: ตารางเช็กระยะมาตรฐานสถาปัตยกรรม (Ergonomics) และตารางเปรียบเทียบมุมมอง 3D ทั้ง 4 รูปแบบ
- บทที่ 4: 5 ข้อผิดพลาดร้ายแรงในการดูแปลนบ้านที่ทำให้สร้างจริงหรือซื้อจริงแล้วต้องทุบแก้หลักแสน
- บทที่ 5: กรณีศึกษา (Case Study) คำนวณต้นทุน — บริษัทรับสร้างบ้านและนายหน้าลดค่าทำภาพ 3D ได้อย่างไร?
- บทที่ 6: ทางลัด 10X — วิธีแปลงแปลน 2D เป็นภาพเรนเดอร์ 3D สุดอลังการใน 10 วินาทีด้วย REA 10X
- บทที่ 7: สรุปเช็กลิสต์ 10 ข้อสำหรับตรวจสอบแปลนบ้านและคอนโดก่อนเซ็นสัญญาซื้อหรือสร้าง
บทที่ 1: ทำไมการอ่านแปลนบ้าน 2D ถึงเป็นทักษะสำคัญที่สุดก่อนตัดสินใจซื้อหรือสร้างบ้าน?
1.1 ความแตกต่างระหว่าง "ขนาดห้องตามเส้นศูนย์กลางเสา (Centerline)" กับ "พื้นที่ใช้งานจริง (Clear Span)"
สิ่งที่คนซื้อบ้านและคนสร้างบ้านเข้าใจผิดบ่อยที่สุดเวลาดูตัวเลขในแปลนก่อสร้าง เช่น เห็นตัวเลขเขียนว่าห้องนอนกว้าง 3.50 x 4.00 เมตร ก็เข้าใจว่าภายในห้องจะมีความกว้างเต็ม 3.50 เมตร แต่ในทางวิศวกรรมและสถาปัตยกรรม ตัวเลขบอกระยะในแปลน 2D จะวัดจาก "จุดกึ่งกลางเสาถึงจุดกึ่งกลางเสา (Center-to-Center)" เมื่อก่ออิฐฉาบปูนความหนาผนัง 10 ซม. (กินเข้ามาฝั่งละ 5 ซม. ทั้งสองด้าน) และบัวเชิงผนังอีกฝั่งละ 1.5 ซม. พื้นที่ใช้งานจริงภายในห้อง (Clear Span) จะหายไปทันที 13–15 ซม. เหลือเพียง 3.35 เมตรเท่านั้น! หากไม่เข้าใจหลักการนี้ เวลาซื้อตู้เสื้อผ้าบิวท์อินหรือเตียงขนาดใหญ่มาลงจึงมักใส่ไม่พอดี
1.2 กฎหมายควบคุมอาคารเบื้องต้น: ขนาดห้องขั้นต่ำและระยะร่นที่คนสร้างบ้านและต่อเติมต้องรู้
ตามกฎกระทรวงฉบับที่ 55 (พ.ศ. 2543) ออกตามความใน พ.ร.บ. ควบคุมอาคาร ได้กำหนดมาตรฐานขั้นต่ำเพื่อสุขอนามัยและความปลอดภัยไว้ชัดเจน เช่น ห้องนอนในบ้านพักอาศัยต้องมีความกว้างด้านแคบที่สุดไม่น้อยกว่า 2.50 เมตร และมีพื้นที่ไม่น้อยกว่า 8.00 ตารางเมตร, ความสูงจากพื้นถึงฝ้าเพดานของห้องพักอาศัยต้องไม่ต่ำกว่า 2.60 เมตร, ห้องน้ำและห้องส้วมหากรวมกันต้องมีพื้นที่ไม่น้อยกว่า 1.50 ตารางเมตร และผนังด้านที่มีช่องเปิด (หน้าต่าง/ประตู/ระเบียง) สำหรับอาคารสูงไม่เกิน 9 เมตร ต้องเว้นระยะร่นห่างจากแนวเขตที่ดินอย่างน้อย 2.00 เมตร (หากเป็นผนังทึบไม่มีช่องเปิดต้องห่างอย่างน้อย 0.50 เมตร หรือติดเขตที่ดินได้เมื่อได้รับหนังสือยินยอมจากข้างเคียง)
1.3 หลักการวางผังบ้านตามทิศแดดและทิศลมประเทศไทย (Tropical Passive Design)
ประเทศไทยตั้งอยู่ในเขตร้อนชื้น ดวงอาทิตย์จะอ้อมไปทางทิศใต้เป็นเวลา 8–9 เดือนต่อปี และมีความร้อนสะสมสูงสุดทางทิศตะวันตกในช่วงบ่าย (13:00–17:00 น.) ส่วนลมประจำฤดูจะพัดมาจากทิศใต้และทิศตะวันตกเฉียงใต้ (ลมมรสุมฤดูร้อน/ฝน) และทิศตะวันออกเฉียงเหนือ (ลมหนาว) ดังนั้น การอ่านแปลนที่ดีต้องดู "ลูกศรทิศเหนือ (North Arrow)" ในแปลนเสมอ โดยควรวางห้องนอนหลักและห้องนั่งเล่นไว้ทางทิศเหนือหรือทิศตะวันออกเพื่อรับแสงเช้าและเย็นสบายตลอดวัน และวางห้องน้ำ ห้องเก็บของ บันได หรือโรงจอดรถไว้ทางฝั่งทิศตะวันตกเพื่อทำหน้าที่เป็นเกราะกันความร้อน (Thermal Buffer) ให้ตัวบ้าน
บทที่ 2: คู่มืออ่าน 7 สัญลักษณ์สำคัญในแปลนบ้าน 2D แบบเข้าใจง่ายใน 5 นาที
เพื่อให้ทุกท่านสามารถนำหลักการของ วิธีดูแปลนบ้าน วิธีอ่านแบบก่อสร้างเบื้องต้น ไปปฏิบัติหน้างานได้จริงอย่างเป็นระบบ ผมได้สรุปขั้นตอนการทำงานมาตรฐาน 7 ขั้นตอนที่คุณสามารถเดินตรวจเช็กและลงมือทำทีละข้อดังนี้ครับ:
สัญลักษณ์ที่ 1: เส้นทึบคู่ขนาน (Walls) และจุดสี่เหลี่ยมทึบ (Structural Columns)
เส้นทึบคู่ขนานที่ลากเชื่อมกันคือแนวผนังกั้นห้อง (โดยทั่วไปมีความหนา 10 ซม. สำหรับผนังก่ออิฐฉาบปูนทั่วไป หรือ 20 ซม. สำหรับผนังก่ออิฐ 2 ชั้นกันความร้อนและซ่อนเสา) ส่วนรูปสี่เหลี่ยมทึบสีดำหรือแรเงาทแยงที่อยู่ตามมุมผนังคือ "เสาโครงสร้างรับน้ำหนัก" ซึ่งห้ามทุบหรือเจาะสกัดเด็ดขาดในการรีโนเวท
สัญลักษณ์ที่ 2: เส้นโค้ง 90 องศา (Door Swing & Clearance)
สัญลักษณ์ประตูบานเปิดเดี่ยวจะแทนด้วยเส้นตรงตั้งฉากกับผนังคู่กับเส้นโค้ง 1/4 ของวงกลม เส้นโค้งนี้ไม่ได้มีไว้เพื่อความสวยงามเท่านั้น แต่ใช้ตรวจสอบ "รัศมีการสวิงเปิดประตู" ว่าเมื่อเปิดประตูเข้ามาเต็มที่ 90 องศาแล้ว บานประตูจะไปฟาดโดนขอบเตียง ตู้เสื้อผ้า หรือสุขภัณฑ์ในห้องน้ำหรือไม่ ส่วนประตูบานเลื่อนจะใช้สัญลักษณ์เส้นตรงซ้อนเหลื่อมกันพร้อมลูกศรชี้ทิศทางเลื่อน
สัญลักษณ์ที่ 3: เส้นกรอบบางคั่นกลางผนัง (Windows & Ventilation)
ช่องหน้าต่างจะแสดงด้วยเส้นขนานบางๆ 3–4 เส้นคั่นอยู่บนแนวผนังทึบ ช่วยให้เราตรวจสอบได้ว่าห้องนั้นมีหน้าต่างกี่ด้าน หากห้องนอนมีหน้าต่าง 2 ด้านตั้งฉากกัน (Corner Window) จะเกิดการไหลเวียนของลม (Cross Ventilation) ที่ดีเยี่ยม อยู่เย็นสบายโดยแทบไม่ต้องเปิดแอร์
สัญลักษณ์ที่ 4: เครื่องหมายระดับพื้น (+0.00, +0.10, -0.05) และเส้นลดระดับ
ในแปลนมาตรฐานจะมีตัวเลขบอกระดับความสูงของพื้นเทียบกับระดับอ้างอิง (มักใช้ระดับถนนหน้าบ้านเป็น ±0.00) เช่น พื้นห้องรับแขก +0.50 ม. ส่วนพื้นห้องน้ำและระเบียงจะต้องลดระดับต่ำลงมาเป็น +0.45 ม. (ต่ำกว่าห้องนอน 5 ซม.) เพื่อป้องกันน้ำจากห้องน้ำหรือน้ำฝนจากระเบียงไหลย้อนเข้ามาท่วมพื้นไม้ในห้อง
สัญลักษณ์ที่ 5: เส้นบันไดและลูกศรชี้ขึ้น (UP / ขึ้น) พร้อมจำนวนลูกตั้ง-ลูกนอน
บันไดจะแสดงเป็นช่องเส้นขนานเรียงกันพร้อมลูกศรเขียนว่า "ขึ้น (UP)" จากชั้นล่างไปชั้นบน มาตรฐานบันไดบ้านที่เดินสบายและปลอดภัยสำหรับผู้สูงอายุควรมีความกว้างบันไดสุทธิไม่น้อยกว่า 90–100 ซม., ลูกตั้ง (ความสูงขั้น) ไม่เกิน 17.5–19 ซม. และลูกนอน (ความกว้างที่เหยียบ) ไม่น้อยกว่า 25–28 ซม.
สัญลักษณ์ที่ 6: สัญลักษณ์สุขภัณฑ์ในห้องน้ำและสามเหลี่ยมการทำงานในห้องครัว (Kitchen Work Triangle)
ในห้องน้ำให้เช็กระยะห่างด้านหน้าโถสุขภัณฑ์ว่ามีพื้นที่วางขาไม่น้อยกว่า 60 ซม. และโซนเปียกอาบน้ำแยกอยู่ด้านในสุด ส่วนในห้องครัวให้ลากเส้นเชื่อมระหว่าง 3 จุด คือ "ตู้เย็น -> อ่างล้างจาน -> เตาปรุงอาหาร" เรียกว่าสามเหลี่ยมการทำงานในครัว ซึ่งระยะรวมทั้ง 3 ด้านที่ใช้งานคล่องตัวที่สุดควรอยู่ที่ 3.60 ถึง 6.60 เมตร
สัญลักษณ์ที่ 7: เส้นประรอบนอกตัวบ้าน (Roof Overhang & Setback Line)
เส้นประที่ล้อมรอบแนวผนังบ้านด้านนอกคือ "แนวชายคาหลังคา (Roof Overhang)" บ้านในเมืองไทยควรมีชายคายื่นออกจากผนังอย่างน้อย 0.80–1.20 เมตร เพื่อกันแดดและกันฝนสาดเข้าหน้าต่าง
🖼️ ภาพประกอบเชิงลึกที่ 1
บทที่ 3: ตารางเช็กระยะมาตรฐานสถาปัตยกรรม (Ergonomics) และตารางเปรียบเทียบมุมมอง 3D ทั้ง 4 รูปแบบ
ในการวางแผนงานและการตัดสินใจเรื่องงบประมาณ ไม่มีอะไรแม่นยำไปกว่าการกางตัวเลขเปรียบเทียบกันแบบบรรทัดต่อบรรทัดครับ ด้านล่างนี้คือ 2 ตารางอ้างอิงมาตรฐานที่คุณสามารถแคปหน้าจอเก็บไว้ใช้งานหน้างานได้เลยครับ:
3.1 ตารางที่ 1: มาตรฐานระยะพื้นที่ใช้งานและทางเดินภายในบ้าน (Architectural Ergonomics Standard) ที่ต้องเช็กในแปลน
| โซนพื้นที่และจุดตรวจสอบ | ระยะขั้นต่ำสุด (เดินผ่านได้คนเดียว) | ระยะมาตรฐานที่อยู่สบาย (แนะนำ) | ผลกระทบหากออกแบบแคบกว่าเกณฑ์ |
|---|---|---|---|
| ทางเดินรอบเตียงนอน (ซ้าย-ขวา-ปลายเตียง) | 55 – 60 ซม. | 75 – 90 ซม. | เดินเบียดผนัง เปลี่ยนผ้าปูที่นอนยาก และเปิดบานตู้เสื้อผ้าไม่ได้เต็มบาน |
| ระยะห่างจากโซฟาถึงหน้าจอทีวี (55–65 นิ้ว) | 1.80 เมตร | 2.40 – 3.00 เมตร | สายตาล้าและเมื่อวางโต๊ะกลางรับแขกแล้วจะไม่มีช่องทางเดินผ่าน |
| ความกว้างทางเดินหน้าเคาน์เตอร์ครัว | 85 ซม. | 100 – 120 ซม. | เวลาเปิดฝาเตาอบหรือเปิดตู้เย็น จะไม่สามารถยืนสวนกัน 2 คนได้ |
| ระยะถอยเก้าอี้โต๊ะอาหารจากผนัง | 70 ซม. | 90 – 110 ซม. | ขณะมีคนนั่งทานอาหาร คนอื่นจะไม่สามารถเดินอ้อมด้านหลังเก้าอี้ได้ |
| ขนาดโรงจอดรถสำหรับรถยนต์ 2 คัน | กว้าง 5.00 × ยาว 5.00 ม. | กว้าง 5.50 – 6.00 × ยาว 5.50 – 6.00 ม. | เปิดประตูรถแล้วชนกำแพงหรือชนรถอีกคัน และเดินอ้อมหน้ารถไม่ได้ |
| ความกว้างโถงทางเดินและบันไดบ้าน | 85 ซม. | 100 – 120 ซม. | ขนย้ายที่นอน 6 ฟุต หรือตู้เสื้อผ้าขึ้นชั้น 2 ไม่ผ่านโถงบันได |
3.2 ตารางที่ 2: เปรียบเทียบมุมมองการเรนเดอร์แปลน 3 มิติทั้ง 4 รูปแบบใน REA 10X และการนำไปใช้งานจริง
| รูปแบบมุมมอง 3D (Render View) | ลักษณะภาพที่ได้ | เหมาะสำหรับแปลนประเภทไหน? | ประโยชน์สูงสุดในการพรีเซนต์และขายงาน |
|---|---|---|---|
| 1. 3D Isometric Cutaway (มุมเฉียง 45°) | ยกกำแพงขึ้นตั้งฉาก เห็นมิติความลึกของทุกห้องและเฟอร์นิเจอร์พร้อมกัน | แปลนบ้านเดี่ยว, ทาวน์โฮม, คอนโดทุกขนาด | ยอดนิยมอันดับ 1! ลูกค้าเข้าใจสัดส่วนห้องและทางเดินได้ในพริบตา |
| 2. Top-Down 3D Floor Plan (มุมท็อปตรง 90°) | แปลนสี 3 มิติมุมมองตั้งฉากจากด้านบน เห็นลายพื้นไม้ กระเบื้อง และเงาตกกระทบ | โบรชัวร์ขายคอนโด, แผ่นพับโครงการจัดสรร | เทียบระยะแปลนเดิมได้แม่นยำ 100% แต่ดูหรูหรากว่าแปลนขาวดำหลายเท่า |
| 3. Aerial Bird’s-Eye View (มุมสูงโดรน) | ภาพมุมสูงเห็นตัวอาคาร หลังคา ถนนโครงการ สระว่ายน้ำ และต้นไม้โดยรอบ | ผังแม่บทโครงการ (Master Plan), แปลนจัดสวนรอบบ้าน | ใช้ทำภาพโปรโมทโครงการจัดสรร รีสอร์ท หรือดูภาพรวมสวนรอบบ้านเดี่ยว |
| 4. Eye-Level Interior 3D (มุมระดับสายตาในห้อง) | เข้าไปยืนอยู่ในห้องจริง เห็นทั้งพื้น ผนัง ฝ้าหลุมไฟ และวิวหน้าต่าง | แปลนห้องที่ต้องการดูบรรยากาศการตกแต่งภายใน | ช่วยให้เจ้าของบ้านตัดสินใจเลือกสไตล์การตกแต่ง (เช่น Japandi vs Luxury) ได้ง่ายขึ้น |
บทที่ 4: 5 ข้อผิดพลาดร้ายแรงในการดูแปลนบ้านที่ทำให้สร้างจริงหรือซื้อจริงแล้วต้องทุบแก้หลักแสน
จากประสบการณ์การให้คำปรึกษาเจ้าของบ้าน นายหน้า และนักลงทุนอสังหาริมทรัพย์หลายพันเคส นี่คือ 5 ข้อผิดพลาดที่เจอบ่อยที่สุดและทำให้เสียเงินแก้ซ้ำโดยไม่จำเป็น พร้อมแนวทางป้องกันที่ถูกต้องครับ:
ข้อผิดพลาดที่ 1: ดูแต่ขนาดตารางเมตรรวม แต่ไม่ได้เช็ก "ความกว้างสุทธิของผนังวางทีวีและหัวเตียง"
ห้องคอนโดหรือบ้านบางแปลนมีพื้นที่รวมถึง 35 ตร.ม. แต่ผนังถูกซอยด้วยประตูห้องน้ำ ประตูห้องนอน และประตูระเบียงจนไม่มีผนังทึบด้านไหนยาวเกิน 2.00 เมตรเลย ทำให้ไม่สามารถวางโซฟา 3 ที่นั่งหรือเตียง 6 ฟุตได้ การเช็กแปลนจึงต้องดูความยาวของ "ผนังทึบต่อเนื่อง" เสมอ
ข้อผิดพลาดที่ 2: ประตูห้องน้ำเปิดตรงกับหัวเตียงหรือเปิดชนอ่างล้างหน้า
ในแปลนขนาดเล็ก หากไม่สังเกตเส้นโค้งการสวิงประตู มักเจอปัญหาเปิดประตูห้องน้ำเข้าไปแล้วชนขอบอ่างล้างหน้า หรือประตูห้องน้ำอยู่ชิดหัวเตียงจนความชื้นและกลิ่นรบกวนการนอน วิธีแก้ในขั้นตอนออกแบบคือการเปลี่ยนเป็นประตูบานเลื่อนซ่อนในผนัง (Pocket Door) หรือย้ายตำแหน่งบานสวิง
ข้อผิดพลาดที่ 3: ลืมเผื่อพื้นที่ความลึกของตู้เสื้อผ้า (60 ซม.) และผ้าม่าน (15–20 ซม.)
ตู้เสื้อผ้ามาตรฐานต้องมีความลึกอย่างน้อย 60 ซม. เพื่อแขวนเสื้อสูทและไม้แขวนเสื้อผู้ใหญ่ได้โดยบานตู้ไม่ติด และรางผ้าม่านจีบ 2 ชั้นต้องกินพื้นที่ออกจากผนังหน้าต่างเข้ามาในห้องอีก 15–20 ซม. หากในแปลนไม่ได้วาดเฟอร์นิเจอร์ตามสัดส่วนจริงไว้ ห้องนอนจะแคบลงกว่าที่คิดทันทีเกือบ 80 ซม.
ข้อผิดพลาดที่ 4: วางตำแหน่งคอมเพรสเซอร์แอร์ (CDU) เป่าลมร้อนใส่ระเบียงหรือหน้าบ้าน
ในแปลนขายมักไม่ค่อยแสดงตำแหน่งวางคอยล์ร้อนแอร์ หรือวางไว้ที่ระเบียงแคบๆ จนทำให้ระเบียงร้อนจัดใช้งานไม่ได้ ก่อนจองคอนโดหรืออนุมัติแบบบ้านต้องถามหาตำแหน่งแขวน CDU และแนวท่อน้ำทิ้งแอร์ทุกครั้ง
ข้อผิดพลาดที่ 5: ส่งแปลน CAD ขาวดำที่มีเส้นบอกระยะรกเต็มหน้ากระดาษให้ลูกค้าหรือคู่สมรสดู
คนที่ไม่ใช่สถาปนิกหรือวิศวกรเมื่อเห็นเส้น Gridline เส้นบอกระยะมิลลิเมตร และสัญลักษณ์ทางเทคนิคในแปลนก่อสร้าง จะเกิดอาการตาลายและตัดสินใจไม่ได้ การแปลงแปลน 2D เป็นภาพเรนเดอร์ 3D สีสันสมจริงก่อนนำไปคุยงาน จะช่วยลดเวลาการประชุมสรุปแบบจากหลายสัปดาห์เหลือเพียงไม่กี่นาที
บทที่ 5: กรณีศึกษา (Case Study) คำนวณต้นทุน — บริษัทรับสร้างบ้านและนายหน้าลดค่าทำภาพ 3D ได้อย่างไร?
📊 กรณีศึกษาจริง: ทีมที่ปรึกษาการขายบ้านสั่งสร้างและนายหน้าพรีเซลล์คอนโด (ดูแลทรัพย์ 15 ยูนิต/เดือน)
เดิมเมื่อลูกค้าขอปรับแปลนพื้น 2D หรือต้องการดูภาพ 3D Isometric เพื่อประกอบการตัดสินใจจอง ต้องส่งให้ดราฟต์แมนภายนอกขึ้นโมเดล 3 มิติ มีค่าใช้จ่ายแผ่นละ 3,500 บาท และต้องรอคิวงาน 5–7 วัน ทำให้ลูกค้าหลายรายเปลี่ยนใจไปจองโครงการอื่นระหว่างรอ
- ต้นทุนแบบเดิม (15 แปลน/เดือน): 15 แปลน × 3,500 บาท = 52,500 บาท/เดือน (เวลารอรวม 5–7 วันต่อเคส)
- เมื่อเปลี่ยนมาใช้โหมดแปลงแปลน 2D เป็น 3D บน REA 10X: อัปโหลดไฟล์แปลนพื้น (ทั้งแปลน CAD, แปลนโบรชัวร์ หรือภาพสเก็ตช์มือ) แล้วเรนเดอร์เป็นภาพ 3D Isometric และ Top-Down 3D ให้ลูกค้าดูต่อหน้าภายใน 10 วินาที
- ผลลัพธ์ทางธุรกิจ: ประหยัดงบค่าทำภาพ 3D ไปได้กว่า 50,000+ บาทต่อเดือน (ลดต้นทุนกว่า 98%) และเพิ่มอัตราการปิดการขายหน้างาน (Closing Rate) สูงขึ้นจาก 18% เป็น 42% เพราะลูกค้าเห็นภาพบ้านในฝันของตัวเองทันทีขณะนั่งคุยกัน!

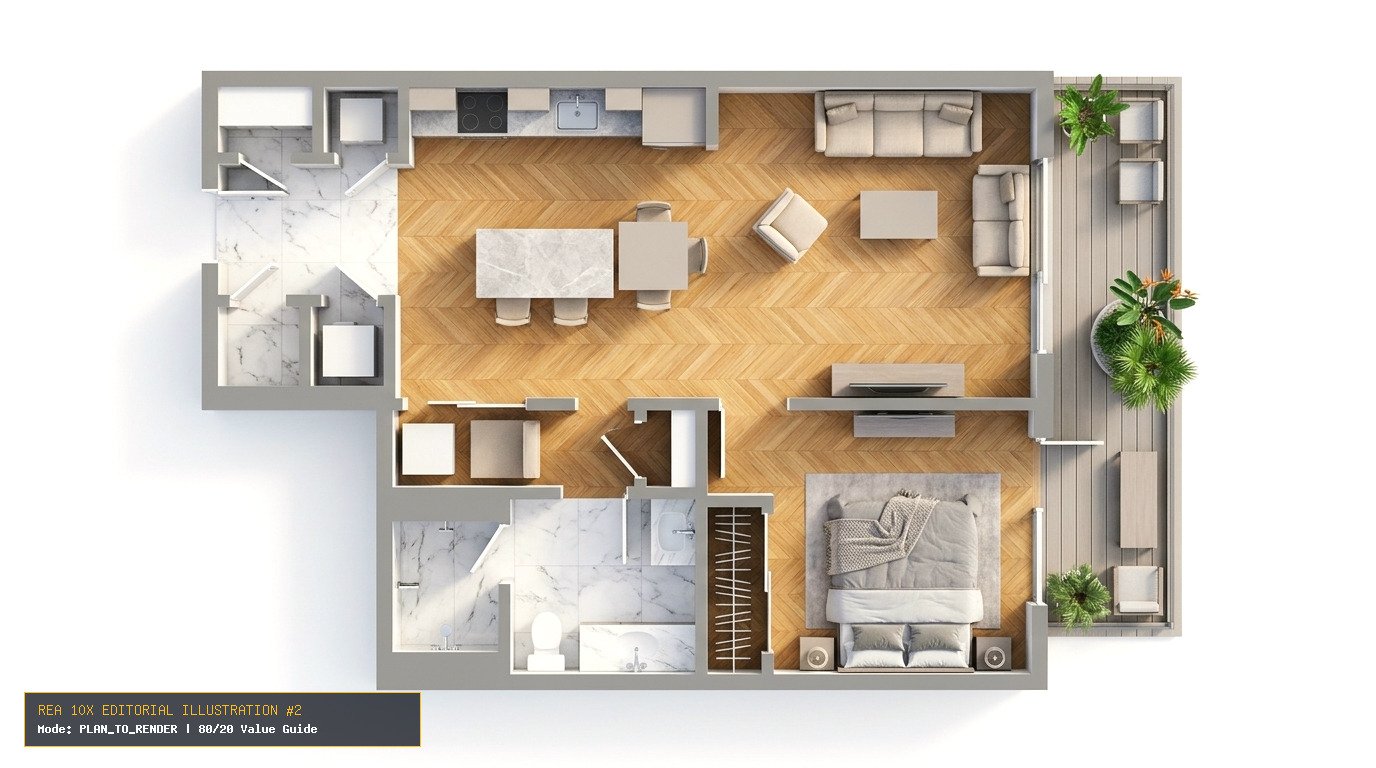

🖼️ ภาพประกอบเชิงลึกที่ 2
บทที่ 6: ทางลัด 10X — วิธีแปลงแปลน 2D เป็นภาพเรนเดอร์ 3D สุดอลังการใน 10 วินาทีด้วย REA 10X
เมื่อคุณเข้าใจหลักการพื้นฐานและขั้นตอนหน้างานทั้ง 80% ด้านบนแล้ว ตอนนี้มาถึง ทางลัด 20% ที่สร้างผลลัพธ์ระดับ 10X ด้วย 📐 แปลงแปลน 2D เป็น 3D บนแพลตฟอร์ม REA 10X ที่ออกแบบมาเพื่อคนทำอสังหาริมทรัพย์และคนรักบ้านในไทยโดยเฉพาะครับ:
6.1 ขั้นตอนที่ 1: เตรียมไฟล์แปลน 2D (รองรับทั้งแปลน CAD, แปลนโบรชัวร์ และภาพวาดแปลนมือ)
คุณไม่จำเป็นต้องมีไฟล์ 3D โมเดลใดๆ เพียงถ่ายรูปแปลนจากแผ่นพับโครงการ เซฟไฟล์รูปแปลนพื้นจาก AutoCAD/PDF หรือแม้แต่วาดแปลนกั้นห้องด้วยปากกาลงบนกระดาษ ให้เห็นเส้นผนัง ประตู และหน้าต่างชัดเจน แล้วอัปโหลดเข้าสู่โหมด "แปลงแปลนเป็นภาพ 3D (From Plan to Masterpiece)" บน REA 10X
6.2 ขั้นตอนที่ 2: เลือกประเภทแปลน (แปลนบ้าน/คอนโด, ผังโครงการ Master Plan, หรือแปลนจัดสวน)
ระบบของ REA 10X ออกแบบมาให้รองรับแปลนครบทั้ง 3 ประเภทหลัก คือ (1) แปลนพื้นบ้านและคอนโด (Floor Plan) สำหรับยกกำแพงและจัดวางเฟอร์นิเจอร์ในห้อง (2) ผังแม่บทโครงการหมู่บ้านหรือรีสอร์ท (Master Plan) สำหรับแปลงเป็นภาพมุมสูงเห็นหลังคาบ้านแต่ละแปลง ถนน และพื้นที่ส่วนกลาง และ (3) แปลนภูมิทัศน์จัดสวน (Garden Plan) สำหรับเนรมิตต้นไม้ ทางเดินหิน และสระน้ำตามผัง
6.3 ขั้นตอนที่ 3: เลือกมุมมอง 3D และสไตล์การตกแต่งที่ตรงใจลูกค้า
เลือกมุมมองที่ต้องการ เช่น 3D Isometric Cutaway มุมเฉียง 45 องศา หรือแปลนสี Top-Down 3D พร้อมเลือกสไตล์วัสดุและเฟอร์นิเจอร์ (เช่น Modern Luxury, Japandi, Modern Minimalist หรือ Modern Tropical) ระบบจะตัดตัวหนังสือบอกระยะที่รกตาออกให้อัตโนมัติ และสร้างพื้นผิวไม้ หินอ่อน เตียง โซฟา และแสงเงา 3 มิติที่สมจริงใน 10 วินาที
6.4 กฎเหล็ก Strict Wall & Layout Lock 100%: เคารพเส้นแปลนเดิมทุกตารางนิ้ว
ระบบ AI ของ REA 10X บังคับล็อกตำแหน่งกำแพงกั้นห้อง ช่องประตู ช่องหน้าต่าง และสัดส่วนห้องตามเส้นแปลน 2D ต้นฉบับของคุณ 100% ไม่แอบย้ายห้องน้ำหรือทุบกำแพงเอง ทำให้ภาพ 3D ที่ได้มีความแม่นยำทางสถาปัตยกรรมและนำไปใช้อ้างอิงคุยงานก่อสร้างหรือใช้ขายลูกค้าได้จริง
คุณสามารถกดเข้าไปดูตัวอย่างภาพ Before / After ครบทั้ง 3 จุดสำคัญได้ที่หน้า เจาะลึกฟีเจอร์ 📐 แปลงแปลน 2D เป็น 3D หรือคลิกเปิด หน้า AI Studio เพื่ออัปโหลดรูปบ้านของคุณและทดลองใช้งานจริงได้ทันทีครับ (สมาชิกใหม่รับฟรี 3 เครดิตทันที ไม่ต้องผูกบัตรเครดิต!)
บทที่ 7: สรุปเช็กลิสต์ 10 ข้อสำหรับตรวจสอบแปลนบ้านและคอนโดก่อนเซ็นสัญญาซื้อหรือสร้าง
ก่อนที่คุณจะเริ่มลงมือปฏิบัติจริงในเรื่อง วิธีดูแปลนบ้าน วิธีอ่านแบบก่อสร้างเบื้องต้น ให้กางเช็กลิสต์ 10 ข้อสุดท้ายนี้เพื่อตรวจสอบความพร้อมครบทุกมิติครับ:
- ข้อที่ 1: ตรวจสอบ "ลูกศรทิศเหนือ" ในแปลนแล้วหรือยังว่าห้องนอนและห้องนั่งเล่นไม่ได้หันรับแดดบ่ายทิศตะวันตกเต็มๆ?
- ข้อที่ 2: หักความหนาผนัง 10–15 ซม. ออกจากตัวเลขระยะเสาแล้ว เหลือทางเดินรอบเตียงไม่น้อยกว่า 75–90 ซม. หรือไม่?
- ข้อที่ 3: เช็กเส้นโค้งการสวิงเปิดประตูทุกบานแล้วหรือยังว่าไม่เปิดไปชนขอบเตียง ตู้เสื้อผ้า หรือโถสุขภัณฑ์?
- ข้อที่ 4: ตรวจสอบตำแหน่งเสาโครงสร้างและช่องท่อประปา (Shaft) ว่าไม่ได้ยื่นเกะกะกลางผนังหัวเตียงใช่หรือไม่?
- ข้อที่ 5: ความกว้างทางเดินหน้าเคาน์เตอร์ครัวกว้างอย่างน้อย 100–120 ซม. เพื่อให้เปิดตู้เย็นและเดินสวนกันได้หรือไม่?
- ข้อที่ 6: ระดับพื้นห้องน้ำและระเบียงในแปลนระบุไว้ต่ำกว่าระดับพื้นห้องนอนอย่างน้อย 3–5 ซม. เพื่อกันน้ำไหลย้อนหรือไม่?
- ข้อที่ 7: โรงจอดรถ 2 คันมีความกว้างสุทธิไม่น้อยกว่า 5.50 เมตร เพื่อให้เปิดประตูรถทั้งสองคันได้สะดวกหรือไม่?
- ข้อที่ 8: ตรวจสอบระยะร่นอาคารจากแนวเขตที่ดิน (ด้านมีหน้าต่างห่างอย่างน้อย 2.00 เมตร) ถูกต้องตามกฎหมายหรือไม่?
- ข้อที่ 9: ห้องนอนและห้องน้ำมีช่องหน้าต่างหรือระบบระบายอากาศที่ทำให้อากาศถ่ายเทไม่อับชื้นหรือไม่?
- ข้อที่ 10: นำแปลน 2D ไปแปลงเป็นภาพ 3D Isometric ใน REA 10X เพื่อเช็กสัดส่วนเฟอร์นิเจอร์และมุมมองภาพรวมครบทุกห้องแล้วหรือยัง?
บทสรุปส่งท้าย: ความสำเร็จของการทำอสังหาริมทรัพย์และการดูแลบ้านให้มีมูลค่าสูงขึ้น ไม่ได้เกิดจากการพึ่งพาโชคช่วย แต่เกิดจากการรู้จริงในรายละเอียดหน้างาน (80%) ผสานกับการใช้เครื่องมือ AI ที่ถูกต้องและเคารพโครงสร้างจริง (20%) หวังว่าคู่มือฉบับสมบูรณ์เรื่อง "วิธีดูแปลนบ้านและอ่านแบบก่อสร้างเบื้องต้น ฉบับคนไม่ใช่ช่าง (เช็กสัญลักษณ์ประตู หน้าต่าง เสา และระยะทางเดินจริง)" จะช่วยให้ทุกท่านประหยัดงบประมาณ ประหยัดเวลา และสร้างผลลัพธ์ที่ยอดเยี่ยมได้ตั้งแต่วันนี้เลยนะครับ!
